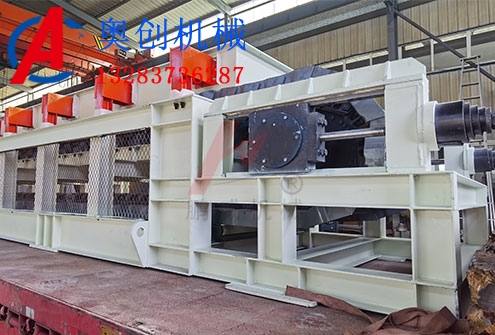

铸造用鳞板输送机
鳞板输送机介绍：
鳞板输送机是板式输送机的一种,广泛用于矿山、冶金和水泥等行业,是原料处理或连续生产过程中不可缺少的设备,对输送大块和尖锐的物料尤为适宜。输送机具有结构简单、运行可靠、使用寿命长,安装维修简单等特点,对物料粒度、块状、工作环境无特殊要求,运送单个物料(件)的重量可达70-120kg,输送机长度可达40-80米且允许25°倾角输送。鳞板输送机可用于沿水平或倾斜方向由储仓向破碎机、输送机或其它工作机械输送各种块状或松散物料。有轻型和中型之分。本系列输送机适用于输送块粒及粉状物料,是水泥厂物料设备更新换代产品,常用于输送散状物料,也适应于锐利灼热物料的输送。鳞板输送机是一种通用型固定式机械化输送设备,它用钢板做运载槽体可用于大量散状物料及单件重物的输送;尤其适用于大块的、沉重的、灼热的以及腐蚀性的物料,鳞板输送机用于铸造车间灼热铸件的输送并能在输送过程中同时完成清除浇冒口、冷却、干燥、加热、清洗及分类等工艺工程,广泛应用于机械、铸造、冶金、化工、建材、动力、矿山等工业部门。
鳞板输送机组成：
鳞板式输送机(鳞板输送机)是以闭合的、循环运行的链条为牵引构件，用对接的或搭接的平形板、波浪板以及槽型或箱型等构件作为承载构件的输送设备。牵引构件与承载构件组成链板组合装置；牵引链条可以通过链条附件与承载构件相连，也可以与承载构件直接相连。承载构件自身承载，并通过滚轮或固定在支架上的托辊来支承。
鳞板式输送机(鳞板输送机)既适用于输送散料物料，又适用于输送成件物品。在输送过程中可完成各种工艺流程或工艺操作，因此，鳞板式输送机(鳞板输送机)板式输送机的应用十分广泛。
鳞板输送机特点：
1.适用范围广。除粘性的物料以外，一般的固体散状物料和成件物品均可输送。
2.输送能力大。特别是鳞板式板式输送机的输送能力可高达1000t/h.
3.牵引构件强度高，可以较长距离输送。国内鳞板式输送机的输送长度已达到200m;国外的最大输送长度达1000m以上。
4.输送线路布置灵活。与带式输送机相比，鳞板式输送机可以较大的化解和较小的弯曲半径输送物料，因此有较大的灵活性。其倾角可达30度~35度，弯曲半径通常为5~8m.
5.在输送过程中，同时可进行分类、清洗、干燥、冷却或装配等各种工艺作业。
6.所采用的链条及附件均由专业厂生产，质量得以保证，不但运行平稳可靠，同时可保证一定的使用寿命。
鳞板输送机参数
型号 | 输送槽宽度mm | 生产能力m3 | 运转速度m/s | 给料粒度mm |
GBZ1000 | 1000 | 15-150 | 0.0054-0.054 | 700 |
GBZ1200 | 1200 | 20-300 | 0.0054-0.08 | 800 |
GBZ1500 | 1500 | 30-500 | 0.0054-0.08 | 900 |
GBZ1600 | 1600 | 50-600 | 0.0054-0.08 | 1000 |
GBZ1800 | 1800 | 100-900 | 0.0054-0.08 | 1200 |
GBZ2000 | 2000 | 100-1000 | 0.0073-0.073 | 1500 |
GBZ2200 | 2200 | 100-1200 | 0.0073-0.073 | 1800 |
GBZ2400 | 2400 | 150-1500 | 0.0073-0.073 | 1800 |
GBZ2500 | 2500 | 300-2000 | 0.0073-0.073 | 2000 |
鳞板输送机安装要求：
1.鳞板式输送机安装时先将中间支架上的上支撑板卸下，然后用导轨压板以及螺栓组件等把上导轨压紧，并按要求调整导轨，较后把支撑板与支架焊接。
2.下导轨与中间支架待整机安装调准后，按要求现场焊接。
3.全机安装后，中心线的不直度应小于2mm(0-10m)、3mm(10-30m)和4mm(30-50m)；左右两导轨的高低应小于2mm。
4.安装牵引链条时应对中，料斗在链条安装后再进行安装，并且要注意料斗方向。
