粮油机械平面回转筛
平面回转筛工作原理
平面回转筛分机是一种标准精细筛分设备其驱动装置所产生的力由偏心轮绕定轴转动形成往复惯性力，筛箱在惯性力的作用下做前后往复运动，从而使筛面上的物料做定向跳跃式运动，小于筛面孔径的物料通过筛孔落到下层，大于筛面孔径的物料连续翻滚跳跃运动后从排料口排出，完成筛分作业。平面回旋筛是有效的筛分设备，模拟人工筛运动的原理。采用平面旋转运动的原理，以降低设备的基本负荷。满足超细粉末和颗粒材料，特别是难以处理的材料。
平面回转筛结构
１）筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框由木质框架（化肥用不锈钢材质）和固定在木框上的编织网以及用来清理筛面的跳球 组成。筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用， 另一方面对筛框起压紧作用，顶盖上有四个观察窗，可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成，它和顶盖形成一个封闭的结构，物料在其中得到充 分的分级。
（２）驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构先进实用、性能稳定可靠、安装调试方便等优点。
平面回转筛用途、适用范围和性能特点
1、平面回转筛主要用于制粉、饲料、碾米、化工、榨油等行业的原料清理或分级。通过更换不同孔径的筛片，可清理小麦、玉米、稻谷、油料等多种颗粒状物料中的杂质。
2、本机单位筛宽流量大，清理效果好，平面回转运动平稳，噪音低，与吸风道配合使用时，带吸风，卫生条件好。
PMS系列平面回转筛广泛用于粮食、食品、化工、制糖、采矿、造纸、化肥、陶粒、医药、冶金、建材等多种行业中原料及成品筛选、分级作业等，是一种替代传统筛分机的先进、高效筛选设备。

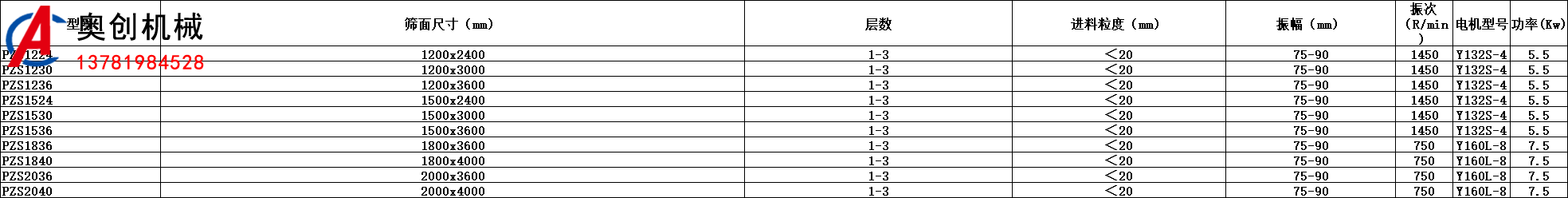

平面回转筛型号
